近幾年嚴重的霧霾問題給人們正常工作、生活造成極大的危害，其主要污染物二氧化硫、氮氧化物(NOx)如何治理問題引起了各行業的高度關注。數據表明，隨著SO2控制工作的順利開展，我國的酸雨污染由硫酸型轉為硫酸和硝酸復合型，硝酸根所占比例由1/10上升到1/3。這些NOx排放10%來源于石化煉油行業，雖然比例不是很大，但是這些集中排放的煙氣，同樣會給大氣造成嚴重的危害。自2013年以來，國家對煉油行業給予高度重視，先后發布了一系列環保政策、排放標準等，其中《大氣污染防治行動計劃》對煉油行業提出重點要求：加快煉油行業脫硫、脫硝、除塵改造工程建設，因此如何控制煉油行業NOx排放量成為環境保護的工作重點。

1、氮氧化物排放現狀

  國外排放限值標準

    美國和歐盟對氮氧化物的控制，不僅考慮到NOx本身，而且包括NOx轉化涉及的多種二次污染物，對此他們采取系統防控措施：1)綜合管理多種指標;2)制定相應標準體系;3)實施區域共同防控;4)經濟激勵政策;5)披露企業污染排放等辦法，并取得較好效果。

各國對NOx排放控制都有自己的相關標準。美國標準規定，煉油企業催化裂化(FCC)再生煙氣中NOx7天滾動平均值不大于80ppm;熱負荷大于4千萬MMBtu/h工藝加熱爐，其煙氣中NOx24小時平均滾動值不大于40ppm。日本規定NOx排放標準：大型燃氣60ppm、燃油130ppm和煤電站200ppm。歐盟對大型燃燒企業NOx排放標準為固體燃料200mg/m3，氣體燃料100mg/m3。

  國內排放限值標準

    2015年4月16日GB31570-2015《石油煉制工業污染物排放標準》首次發布，規定新建企業自2015年7月1日起，現有企業自2017年7月1日起，執行該標準。標準中規定工藝加熱爐排放限值為150mg/m3，催化裂化再生煙氣排放限值200mg/m3。其中對于一些生態脆弱的特別保護地區，規定有特別排放限值，工藝加熱爐排放限值為100mg/m3，催化裂化再生煙氣排放限值100mg/m3。

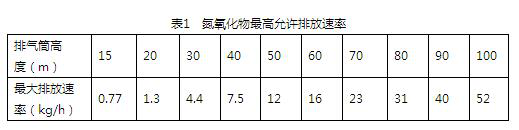

2017年7月1日前現有企業主要執行GB16297-1996《大氣污染物綜合排放標準》。該標準對氮氧化物排放濃度和排放速率均給出最高限值，最大允許排放濃度為240mg/m3，不同排氣筒高度有相應的最大排放速率限值。如下表所示：

  氮氧化物來源及煙氣條件

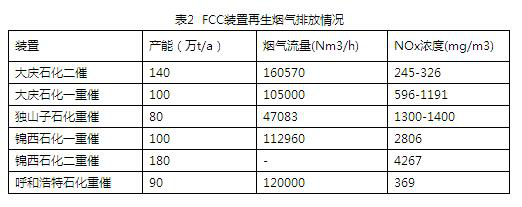

    大氣中氮氧化物NOx生成機理認為主要有三種：燃料型、熱力型和快速型。煉化企業NOx排放源主要來自：1)FCC裝置再生煙氣;2)工藝加熱爐煙氣：3)酸性氣回收裝置廢氣。其中FCC裝置再生煙氣和酸性氣回收裝置廢氣NOx屬于燃料性NOx。加熱爐采用燃料氣作為燃料時，NOx生成主要為熱力型和快速型，燃料油作為燃料時，NOx生成以燃料型為主。由于FCC再生煙氣NOx排放量在煉油行業占有較大比重，表2為整理的典型FCC裝置再生煙氣排放情況，從表格內數據分析，FCC裝置產能相近，煙氣量接近的情況下，NOx排放濃度仍會有很大差別，范圍從245mg/m3-4267mg/m3，尤其是高排放濃度4267mg/m3煙氣，及同一煙氣NOx濃度大范圍浮動(596mg/m3-1191mg/m3)，此外FCC再生煙氣通常具有：1)低溫，正常溫度180-230℃；2)硫含量較高，SO2濃度一般為700-4500mg/m3；3)粉塵硬度大，大部分為Al2O3等較硬顆粒。所有這些都對所選用的脫硝技術提出很高要求。

2、氮氧化物脫除技術

  （1）催化裂化再生煙氣脫硝技術

    FCC再生過程產生NOx占整個煉油廠NOx排放總量的比例高達50%，排放廢氣中NOx濃度一般為300-4500ppm，與原料含氮量和操作條件有關。9因此脫硝技術主要有催化劑加氫脫氮和煙氣脫硝，其中煙氣脫硝主要采用氧化法、還原法和添加助劑法等。

  原料加氫脫氮

    原料加氫脫氮主要是通過加氫精制，降低原料中氮含量，減弱FCC過程中對催化活性和選擇性造成的不利影響，提高油品的抗氧化穩定性。但由于加氫脫氮工藝條件苛刻，耗能大，費用高，且原料加氫脫氮主要為達到油品要求，獲得更好的經濟效益，對整個過程中NOx控制效果不明顯。

  氧化法

    氧化法是利用強氧化劑，如臭氧、雙氧水、次氯酸鈉等，把煙氣中不易溶于水的NOx轉化為易溶于水的N2O5，并利用后續的堿液吸收處理。氧化法中尤以臭氧作為氧化劑應用最廣泛，其反應機理如下：

NO+O3=NO2+O2

2NO+3O3=N2O5+3O2

2NO2+O3=N2O5+O2

N2O5+H2O=2HNO3

生成的硝酸與后續堿液快速反應得到相應的硝酸鹽。

    美國Belco公司的LoTOx工藝就是基于臭氧氧化，該技術在國外有一些應用，國內應用案例不多。10-11主要原因是液相中硝酸鹽帶來的二次污染問題，以及氧化劑臭氧高昂的制備成本，這些在很大程度上限制了該工藝的廣泛應用。12

  還原法

    選擇性催化還原(SCR)

    SCR技術是指還原劑在催化劑作用下，把污染性氣體NOx還原為無污染的氮氣和水。其中還原劑多選用氨氣、液氨、尿素，也可選用CO，H2，還可以用小分子烷烴類。13-14其中氨基還原劑反應機理如下：

4NO+4NH3+O2=4N2+6H2O

2NO2+4NH3+O2=3N2+6H2O

6NO2+8NH3=7N2+12H2O

    SCR工藝脫硝效率高達95%以上，是脫硝減排效率最高的技術。目前所用催化劑多以TiO2為載體，V2O5為主要活性組分，WO3或MoO3為活性助劑。催化劑主要分蜂窩、板式、波紋三種。其中傳統的板式催化劑優勢在于抗堵灰，抗砷中毒，較低的SO2轉化率等?；谝陨蟽?yōu)勢，通過對催化劑性能改良，使得SCR工藝1)適用溫度拓寬至200-420℃，在200℃時，脫硝效率仍可以達到70%以上;2)很高的氮氧化物濃度適應性，即使是NOx濃度達到2000ppm，催化劑仍能保持很高的脫硝效率(85%以上)，實現NOx穩定達標排放。北京宏庚環?？萍加邢薰疽恢睆氖掳迨酱呋瘎└牧佳芯?，并在這方面取得一定成果，研究的催化劑產品可以完美解決前面提到的脫硝效率，低溫、NOx濃度適應性、抗硫、抗磨損等問題。

    在FCC再生煙氣脫硝行業內，已有超過20套的SCR裝置，其中美國有11套，日本有8套。日本的MPS公司作為FCC再生煙氣SCR脫硝技術先驅，采用的典型操作參數：煙氣處理量7.5萬-53萬Nm3/h，溫度區間288-399℃，煙氣中氧含量0.7%-3.4%，粉塵和SO2耐受能力為700mg/m3和1050mg/m3，脫硝率高達94%，氨逃逸5-20mg/m3。國內已投用SCR脫硝裝置主要包括鎮海、海南和安慶等催化裂化裝置。

    選擇性非催化還原(SNCR)

    SNCR技術是還原劑在無催化劑條件下，把NOx轉化為氮氣和水的工藝。煙氣溫度一般在850-1100℃，反應機理同SCR技術。

該技術適用溫度太高;脫硝效率很低，只有30%-40%，不能滿足排放標準要求，且氨逃逸高時，和硫生成大量硫酸鹽，腐蝕、堵塞后續設備。

優秀的催化劑產品，順利投用的SCR脫硝裝置，SCR在煉油行業的廣泛應用前景很好。

  添加助劑法

    添加助劑法指在FCC催化劑中加入一定量低NOx燃燒促進劑或NOx還原添加劑，從而實現控制NOx排放的技術。

國外和國內都有對該技術的研究和使用，雖然該技術一直在做改進，但是助劑的主要活性組分還是Pt等貴金屬，考慮到需要持續添加，損耗量大，成本太高;該技術由于脫硝效率的限制，只能應用于NOx濃度不高的裝置，且助劑的適用性差，在不同裝置上應用效果差別很大。

  氧等離子法

    氧等離子技術是由ShellGS和Praxair公司共同開發的脫硝技術。該工藝是通過在煙氣中注入高速熱氧，破壞NOx前驅物，從而控制NOx產生。熱氧中含有的高濃度自由基O、H和OH具有極高活性，它們同NOx前驅物NH3和HCN快速反應生成N2。

此技術作為新技術，具有占地小，成本低優勢，但是脫硝效率只有40%-60%，且只適用于不完全再生FCC裝置，有很大局限性。

  （2）工藝加熱爐煙氣脫硝

    目前燃氣加熱爐，低NOx氣體燃燒器應用較多，基本達到NOx排放標準;而對于燃油加熱爐，低NOx重油燃燒器技術尚不成熟，難以達到排放標準要求，煙氣脫硝技術成為主要脫硝途徑。15

考慮到石化行業加熱爐輻射室出口溫度只有800℃左右，且需要較高的脫硝效率，所以SNCR不適用，一般選擇SCR技術。部分高溫加熱爐可以采用SCR+SNCR組合式。

    SCR技術在工藝加熱爐已實現成功應用。2003年瑞典Preen煉油廠在加熱爐上應用SCR技術后，脫除了90%的NOx。2004年美國加利福尼亞煉廠依法執行環保排放標準，加熱爐安裝SCR裝置，NOx排放濃度降至5*10-6vd。應用SCR技術時催化劑需要根據具體煙氣條件選擇，不易結垢的煙氣優先選用板式催化劑。17

  （3）酸性裝置回收氣廢氣脫硝

    煉油廠酸性氣回收裝置煙氣中NOx含量與酸性水汽提裝置工藝有關。采用側線出氨的水汽提工藝能夠很大程度上減少NOx產生，也是目前主要的解決辦法。

    目前對與酸性裝置回收廢氣脫硝研究很少，從技術角度分析SCR技術是不錯的選擇。

3、總結

    隨著人們對潔凈空氣的呼聲越來越高，國家對煙氣排放的標準也越來越嚴格，一種適用于煉油行業并能保證煙氣穩定達標排放的技術是我們一直在尋找的，通過前面幾種技術介紹、分析，鑒于技術優勢、成功應用案例，SCR技術在煉油行業已經是一個發展趨勢，有很好的前景。
