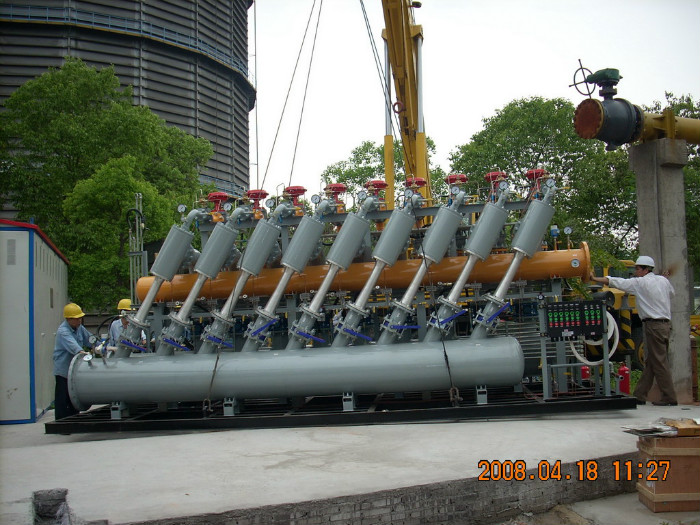

OVM系列文丘里混氣機

工作原理

高壓的高熱值燃?xì)庥蓢娮熘袊姵觯⒃趪娮旄浇纬韶?fù)壓，提升吸氣閥將外界環境空氣吸入，在文丘里管中壓縮擴散后形成均勻的混合氣體輸入管網中。

通常情況下，文丘里混氣方式中空氣不須加壓，全部混合過程的能量由高熱值燃?xì)獾膲毫μ峁砸话阋蟾邿嶂等細膺M(jìn)入噴嘴前的壓力在2-4.5KGgf/cm3之間，混合氣的輸出壓力與噴嘴及文丘里管有關，同時混合氣中空氣比例越高，則混合氣輸出壓力越低，在空氣不加壓情況下，混合氣壓力通常在4500mm水柱以內。

在文丘里混氣機的單管產氣能力是固定的，所以在使用時須以下列措施緩解產量與用量匹配問題：

（1）設置緩沖罐或氣柜。

（2）選用多管混氣機，并由控制系統根據官網壓力自動控制工作的文丘里管數量。

在下列警報有任一存在時，混氣機將自動切斷以確保安全：

1 燃?xì)膺M(jìn)口壓力低限

2 混合氣出口壓力高限

3 混合氣出口溫度低限

通常還應將含氧量分析儀或熱值儀信號引入聯鎖回路中，這樣當混氣比例超差時，混氣機即可自動停止混氣。

技術特點

防爆電氣由化工部電氣儀表防爆質量檢測中心檢測。

全鋁合金文丘里混氣管。

文丘里管啟/?？捎煽删幊炭刂破?/span>PLC根據官網壓力自動調節。

采用拉伐爾超音速噴嘴，可獲得較高的混氣壓力及穩定的混氣比例。

獨特的消音設計，確保運行噪音控制在85dB之內。

具有液化氣進口壓力，混合氣出口壓力及混合氣出口溫度超限生光報警儀，安全聯鎖。

熱值儀信號、氧氣儀信號串入安全聯鎖控制系統中。

裝設有負壓顯示系統，可方便地檢測空氣吸入過濾器的阻塞情況，確?；鞖獗壤€(wěn)定。

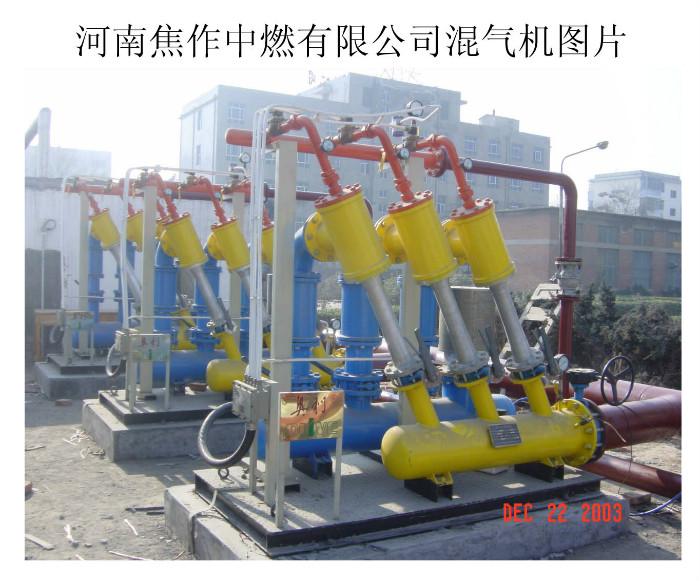

OPM系列高壓比例混氣

工作原理

加壓液化氣和加壓空氣由混氣機的兩個進口進入各自的調壓閥，其中空氣調壓閥為主動閥，其設定壓力即為混氣機的工作壓力(通常0.03-0.2MPa可調)，液化氣調壓閥為隨動閥，其設定壓力與空氣壓力相同并能隨時跟空氣壓力的波動確保兩種氣體以基本相同的壓力進入混氣閥內。

在兩種氣體的物理特性及雙氣壓基本確定后，決定流量的只有混氣閥的開孔尺寸，混氣閥中的活塞既可左右旋轉改變兩氣體的進口孔比例，又可上下浮動跟隨用氣量的大幅波動。

在下列警報有任一存在時，裝設在混氣機兩個進口上的緊急切斷閥將自動關閉以確保安全：

(1) 雙氣差壓超限

(2) 液化壓力超限

(3) 空氣壓力超限

(4) 液化氣溫度極低限

通常還應將氧含量分析儀或熱值儀信號引入聯鎖回路中，這樣當混氣比例超差時，混氣機即可自動切斷。

為確保安全，混氣機緊急切斷后即進入自鎖狀態，必須在故障排除后由操作人員手動啟動。

OPM高壓比例混氣機由于具備自動跟蹤用戶流量的性能，所以在混氣機出口與官網之間通常無需設置大型的氣柜或儲罐等緩沖設備。

OPM高壓比例混氣機的混氣比例可在允許的安全混氣范圍內方便調整，調整為手動方式，但也可根據用戶要求加裝防爆控制系統馬達實現自動控制。

技術特點

防爆電氣由化工部電氣儀表防爆質量檢測中心檢測。

高安全性：七點安全聯鎖，雙路緊急切斷，確?；旌蠚膺h(yuǎn)離爆炸極限。

高可靠性：進口軸承，鍍鉻活塞，名牌閥門確保設備長期穩定運行。

高精度：大面積皮膜與精密指揮式穩定壓閥組配，具有優良的混氣精度100%流量跟隨性特點。

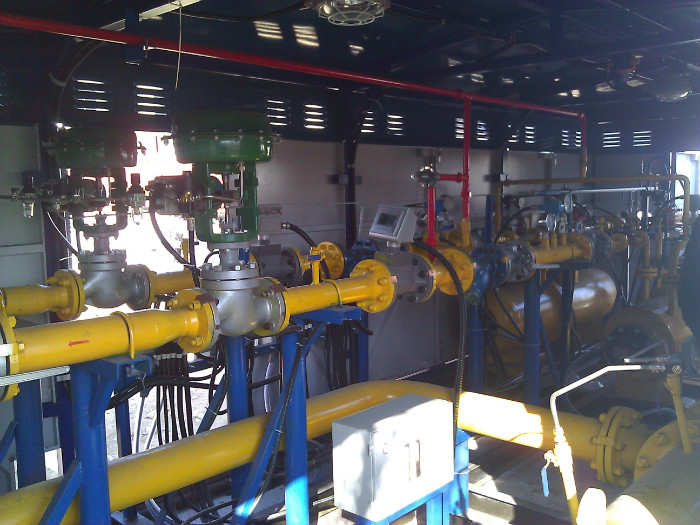

OAM隨動流量混氣機

1. 工作原理：

低熱值燃?xì)饨?jīng)穩壓后（要求壓力損失小的的場合也可以不調壓）以壓力P1進入流量計，流量計將經過溫壓補償后的標準流量信號遠傳至中央控制臺上的調節儀及PLC，調節儀依據預先設定的流量比例（例如1：1）及低熱值燃?xì)獾乃矔r(shí)流量控制防爆電動調節閥的開度，使穩壓后的高熱值燃?xì)庖愿哂?/span>P1的壓力P2對等流量地進入靜態混合器中與低熱值燃?xì)饩鶆蚧旌?。熱值儀及氧分析儀對混合后燃?xì)膺M(jìn)行連續在線檢測，并將信號反饋至中央控制系統，調節儀依據熱值偏差隨時微調電動閥的開度，最終將熱值穩定在設定點上。氧分儀與熱值儀同時對混合氣的安全范圍進行監控，當參數超標時，中控臺會自動關閉緊急切斷閥，以確保運行的安全。中央控制臺的工業計算機可對站內所有參數進行采集監控、記錄、存儲及打印，并可用有線及無線方式遠傳上位計算機。

2. 技術特點

采用不銹鋼波紋板填料，大比表面積，混合效率高。

內部設有不銹鋼旋渦發生器，保證混合均勻度。

設有差壓表，直觀的反映混合器內的清潔程度

設有排放閥和手孔，不銹鋼內膽可拆卸，便于維修和清洗

不銹鋼外殼，可戶外安裝。

3. 技術參數

氣源供應：瓶組或外接儲罐

防爆證件：整站作為一個單體設備已取得防爆合格證書

氣化方式：電熱、溫水循環或蒸汽加熱

混氣方式：文丘里、隨動流量或高壓比例

混氣流量：50-1000Nm3/h

出口壓力：0.02-0.2MPa

安裝場所：戶外安裝，無需土建房屋

移動方式：可方便地由輕型卡車轉運移動

移動式混氣站

整撬為替代小型混氣站設計

撬體可分為敞開、半敞開及封閉型，箱體通常采用輕型高強度金屬板材。

可將氣化混氣做在同一撬內，大大簡化設計與安裝工作。

所有設備已在工廠連接實驗完成，確保安全與質量。

可戶外放置，節省占地與土建費用。

當氣源變動是，整站可方便地移至異地使用。

外觀規范美觀
